NOTA系列
Take note, take NOTA
USB3 緊湊型相機

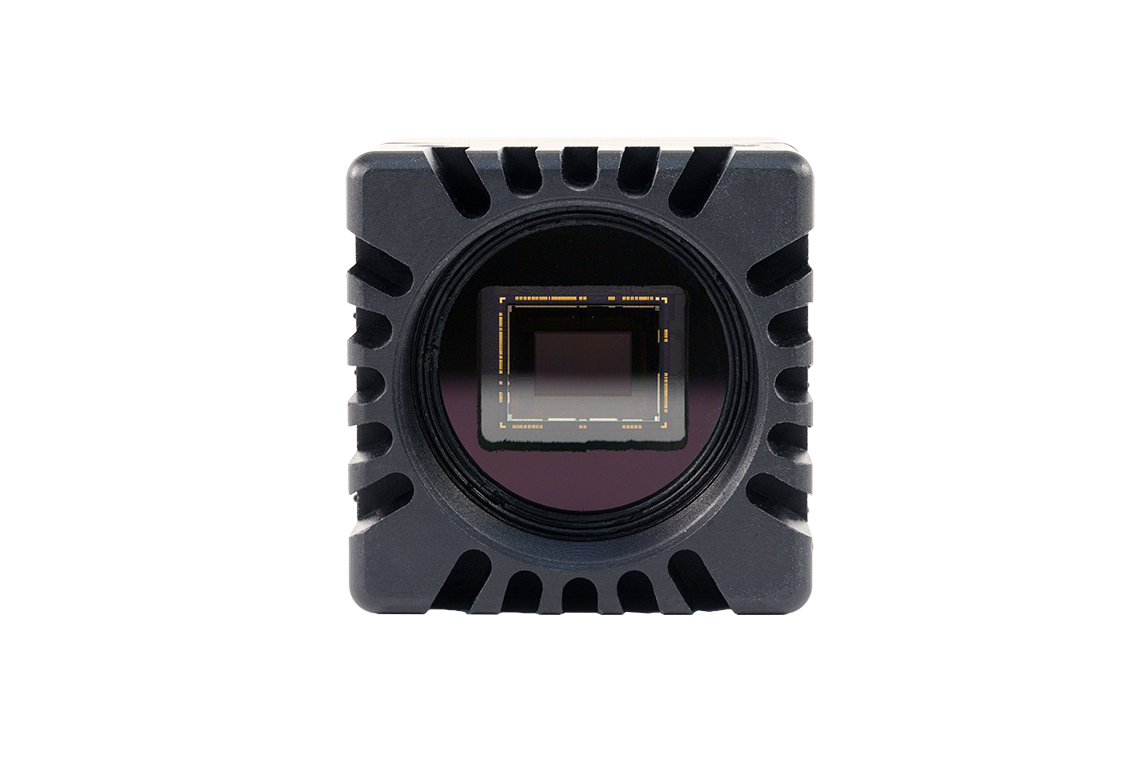

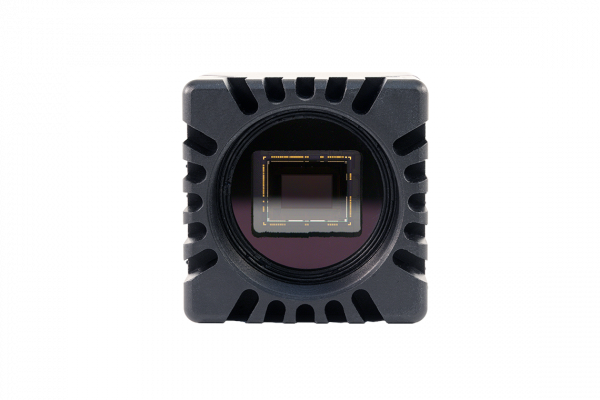

NOTA 是 Alkeria?面陣掃描緊湊型相機，帶有?USB3 接口，旨在提供頂級性能和靈活性。
作為 Alkeria 高端相機的小繼承者 NOTA，它利用 20 年的相機設計專業知識來提供卓越的圖像質量。它采用各種高性能全局快門傳感器，封裝在一個堅固、緊湊且經濟高效的外形中。
NOTA 是?CELERA One?單 USB3 相機的成熟平臺之間的完美結合，具有極高的靈活性和快速的系統集成，適用于那些只需要最高質量和極速的應用，以及?ARIA 系列板級相機的經濟實惠、超緊湊和易于集成的特點。?事實上，NOTA 既可以配備由實心鋁合金塊加工而成的完整外殼，也可以提供板級格式。
NOTA 相機配備 USB3 接口、緊湊的尺寸和堅固的設計，使其適用于最苛刻的應用，例如：自動光學檢測、高性能分揀系統、工業計量、顯微鏡、醫療診斷、嵌入式視覺和機器視覺。
NOTA 相機由 USB3 總線直接供電，無需外部電源適配器。USB3 提供最具成本效益和最廣泛的接口，將速度性能推向最高水平。
多功能 I/O
NOTA 提供多功能 I/O 接口來控制外部設備，如頻閃燈、編碼器等：3 個（LV-CMOS、LV-TTL），加上 1 個輸入線和 1 個輸出線（均為 +24VDC 光隔離）。其多用途 I/O 連接器提供用戶 I/O、線路/幀觸發和直接編碼器接口。
強大的板載圖像處理
NOTA 提供強大的板載用戶控制圖像處理：與顏色無關的 LUT、灰度系數校正、白平衡、亮度、對比度、銳度和飽和度。
驅動程序和軟件
NOTA 符合 GenICam GenTL 標準，并附帶適用于 Windows 和 Linux 的綜合 SDK，支持 Visual Studio 或 QT 環境中的所有主要編程語言，如 Python、C#、VB 和 C++。
我們的軟件開發套件隨 NOTA 相機一起提供，與 Cognex VisionPro、MVTech Halcon、NI LabView 和其他用于工業應用的主要機器視覺軟件完全兼容。它還可以與嵌入式計算平臺一起使用，例如 Jetson Nano、Jetson Orin 和 Raspberry。
輔料
NOTA 標配全殼格式（帶?C 接口鏡頭適配器），也可提供板級格式（不帶任何鏡頭適配器）。
可根據要求提供的其他附件包括：
- 屏蔽 I/O 電纜
- 工業級 USB3 電纜
推薦用于：
卷筒紙和印刷檢測 | |
醫學成像 | |
拾取和放置應用程序 | |
制藥 | |
3D 掃描 | |
自定義應用程序 |
技術規格：
| Model | T2S-M | T2S-C | T3S-M | T3S-C | T5S-M | T5S-C | T5SX-M | T9S-M | T9S-C | T12S-M | T12S-C |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Resolution | 1936 x 1216 | 2064 x 1544 | 2464 x 2056 | 4112 x 2176 | 4112 x 3004 | ||||||
| Sensor | SONY Pregius™ IMX392 (*) | SONY Pregius™ IMX265 (*) | SONY Pregius™ IMX264 (*) | SONY Pregius™ IMX250 (*) | SONY Pregius™ IMX267 (*) | SONY Pregius™ IMX304 (*) | |||||
| Format | 1 / 2.3 “ | 1 / 1.8 “ | 2/3 “ | 1″ | 1.1″ | ||||||
| Pixel size | 3.45 μm x 3.45 μm | ||||||||||
| Color / Mono | Mono | Color | Mono | Color | Mono | Color | Mono | Color | Mono | Color | |
| Max Frame Rate | 161 fps | 80 fps | 55 fps | 35 fps | 76 fps | 32 fps | 21 fps | 23 fps | 15 fps | ||
| Pixel Format | MONO8/16, RAW8/16 | YUV 4:2:2, RGB24, MONO16, RAW16 | MONO8/16, RAW8/16 | YUV 4:2:2, RGB24, MONO16, RAW16 | MONO8/16, RAW8/16 | YUV 4:2:2, RGB24, MONO16, RAW16 | MONO8/16, RAW8/16 | YUV 4:2:2, RGB24, MONO16, RAW16 | MONO8/16, RAW8/16 | YUV 4:2:2, RGB24, MONO16, RAW16 | |
| A/D Conversion | 8, 10, 12 bits | 12 bits | 8, 10, 12 bits | 12 bits | |||||||
| Synchronization | External trigger, software trigger | ||||||||||
| Shutter Control | 24 μs ÷ 5 s (global shutter) | 26 μs ÷ 5 s (global shutter) | 28 μs ÷ 5 s (global shutter) | 27 μs ÷ 5 s (global shutter) | 28 μs ÷ 5 s (global shutter) | 29 μs ÷ 5 s (global shutter) | |||||
| Readout | Normal, ROI, binning, frame combiner | ||||||||||
| Power Supply | < 3 W, powered by USB3 interface | ||||||||||
| Inputs / Outputs | 3 I/O (LV-CMOS, LV-TTL), 1 OptoIn, 1 OptoOut, 24V tolerant | ||||||||||
| Formats | Cased with C-mount | Board level | ||||||||||
| Interface | USB3.2 Gen1x1 | ||||||||||
| Weight | <50 g (cased with C-mount lens adapter) | ||||||||||
| Size | 30 mm x 30 mm x 24 mm (camera only) | ||||||||||
| Conformity | CE, RoHS, FCC/IC | ||||||||||
| Controls | Shutter, gain, brightness, contrast, saturation, LUT and gamma correction, white balance | ||||||||||
| Operative Temp | 0 ÷ 50 °C | ||||||||||

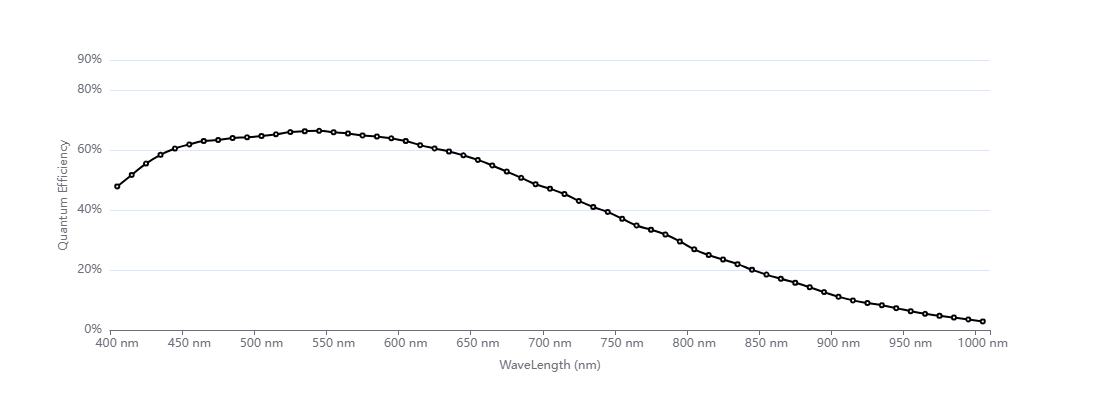

CMOS規格：
SONY IMX 250/252/264 – Mono
相機設計和尺寸：
全殼體規格
板級
所有尺寸均以毫米表示。
