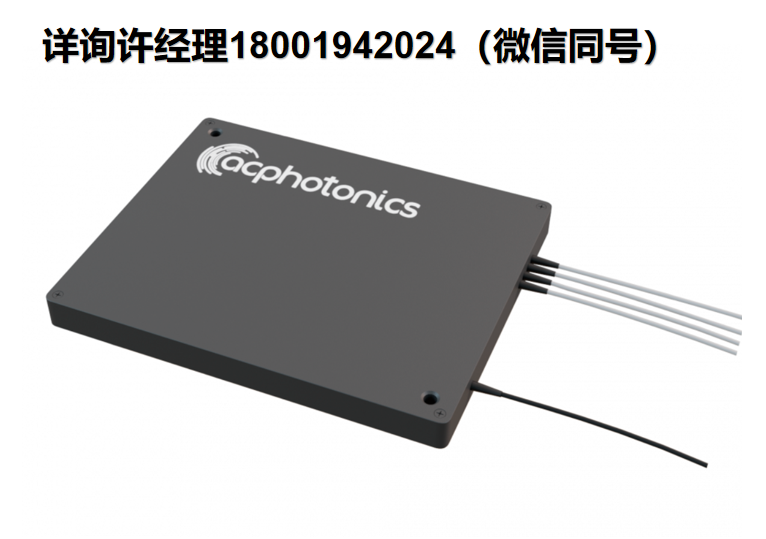

AC Photonics 100GHz密集波分復用器

100GHz Dense Wavelength Division Multiplexer

ACP的100 GHz密集波分復用器(DWDM)利用薄膜涂層技術和非通量金屬鍵合微光學封裝的專利設計來實現ITU波長的光分插。它提供ITU信道中心波長、低插入損耗、高信道隔離、寬通帶、低溫度敏感性和無環氧樹脂光路。可用于電信網絡系統中的波長分插。
所有AC Photonics的產品都經過Telcordia資格測試。

AC Photonics 100GHz密集波分復用器特征：

  • 100GHz ITU信道間距
  • 低插入損耗
  • 寬通帶
  • 高通道隔離
  • 高穩定性和可靠性
  • 無環氧樹脂光路

AC Photonics 100GHz密集波分復用器應用：

  • 頻道添加/刪除
  • 密集波分復用網絡
  • 波長路由
  • 光纖放大器
  • 有線電視光纖系統

AC Photonics 100GHz密集波分復用器規格參數：

參數單位規范
多路復用/多路分解
信道波長GHz網格國際電聯100
最小通道間距GHz100
中心波長準確度納米0.05
通道通帶(@-0.5dB帶寬)納米≥ 0.22
1310nm快速通道波長納米1260年至1360年
UPG頻道波長納米1528到1563(除了下降通道)
最大值插入損耗(COM至Ch。和COM到UPG)分貝選項:U01)
4ch: 1.8
8ch: 3.2
16ch: 4.2
32ch: 5.4
40ch: 6.0		選項:U12)
4ch: 1.9
8ch: 3.3
16ch: 4.3
32ch: 5.5
40ch: 6.1		選項:U2/U43)
4ch: 2.1
8ch: 3.5
16ch: 4.5
32ch: 5.7
40ch: 6.2		選項:U3/U54)
4ch: 2.2
8ch: 3.6
16ch: 4.6
32ch: 5.8
40ch: 6.4
1%分接端口損耗分貝20.4
1310nm快遞端口損耗分貝≤1.4
通道均勻性分貝4ch: ≤0.6
8ch: ≤1.0
16ch: ≤1.5
32ch: ≤2.0
40ch: ≤2.2
通道波紋分貝≤ 0.3
通道隔離(僅解復用)分貝≥ 25(相鄰)
≥ 35(不相鄰)
插入損耗溫度靈敏度分貝/攝氏度4/8通道:≤ 0.005
16/32/40ch: ≤ 0.01
波長溫度漂移納米/℃≤ 0.002
偏振相關損耗分貝4/8聲道:≤ 0.10
16/32/40ch: ≤ 0.15
偏振模式色散著名圖象處理軟件≤ 0.1
方向性分貝≥ 50
回波損耗分貝≥ 45
光功率毫瓦≤ 300
工作溫度C0至+70(也可根據要求提供擴展溫度)
儲存溫度C– 40至+85
包裝尺寸(LxWxH)毫米S= 89x51x8.0機箱(4通道)
F= 96x78x8表殼(4/8聲道)
G=96x78x13機箱(16通道)
H=96x78x16表殼(32/40/48英寸)
L1 =單個LGX盒(4/8通道，最大16通道，帶LC)
L2 =雙LGX盒
R1=19英寸機架(1RU)

注意: 1) U0: UPG(升級)端口

2) U1: 1% Tap + UPG端口

3)U2:1310納米端口U4:1310納米+ UPG端口 4)U3:1310納米+ 1%抽頭端口U5:1310納米+ UPG +1%抽頭端口

所有引用的值都沒有連接器。
